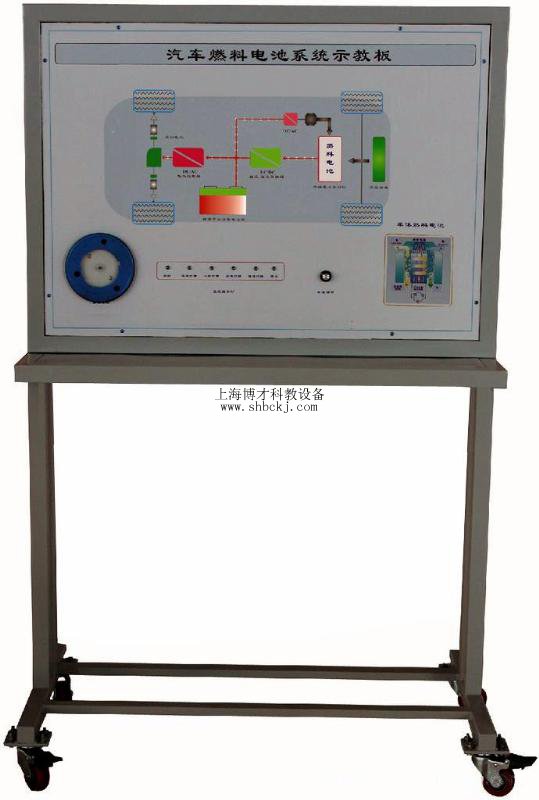

汽車燃料電池系統示教板

汽車燃料電池(氫氣)系統示教板

一．汽車燃料電池系統示教板簡介
   汽車燃料電池(氫氣)系統示教板可展示汽車燃料電池（氫氣）系統，可動態模擬燃料電池（氫氣）系統的工作過程，安裝發光二極管進行系統流向的動態指示。
二．汽車燃料電池系統示教板主要用途
  1．適用于各類型院校及培訓機構對汽車燃料電池（氫氣）系統系統理論和維修實訓的實訓教學需要。
  2．適用于各類型院校及培訓機構對汽車燃料電池（氫氣）系統模塊單元教學需要。
  3．適用于汽車職業技能鑒定考核的需要。
  4．適用于汽車燃料電池（氫氣）系統模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．汽車燃料電池系統示教板結構組成
  點火開關、燃料電池（氫氣）、直流電動機、發光二極管組件、制動開關等。12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及實訓指導書等。
四．示教板功能特點
1．可模擬運行汽車燃料電池（氫氣）系統，展示汽車燃料電池（氫氣）系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車燃料電池（氫氣）系統的各工況工作過程。
3. 模擬燃料電池（氫氣）系統啟動工作過程
4. 模擬燃料電池（氫氣）系統低速行駛工作過程
5. 模擬燃料電池（氫氣）系統一般行駛工作過程
6. 模擬燃料電池（氫氣）系統全速行駛工作過程
7. 模擬燃料電池（氫氣）系統減速行駛工作過程
8. 模擬燃料電池（氫氣）系統停車行駛工作過程
9. 模擬燃料電池（氫氣）系統制動回收工作過程
10.面板上繪有彩色UV平板噴繪原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理圖和系統實物，認識和分析系統的工作原理。
11．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝帶萬向自鎖腳輪裝置。
12. 配備有使用說明書、實驗指導書等相關資料。
13．臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等。
五．外形與顏色
  設備外形：1240×650×1700mm(長×寬×高)
  設備顏色：亞光灰（用戶可選擇各種顏色）
六．制造工藝
1．設備檢測面板
  采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼性結構焊接
3.2方管：40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：50mm×50mm(直徑×寬度)
4.5腳輪支撐：0.5T
七．技術指標
1.工作電源：直流12V
2.工作溫度：-40℃～+50℃
3．交流電源：220V



訂貨須知：
一、① 汽車燃料電池系統示教板,燃料電池氫氣系統示教板的產品名稱與型號;② 汽車燃料電池系統示教板,燃料電池氫氣系統示教板的規格;③汽車燃料電池系統示教板,燃料電池氫氣系統示教板是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的汽車燃料電池系統示教板,燃料電池氫氣系統示教板的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.saintpaulin.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
