拆裝拖拉機柴油發動機附翻轉架

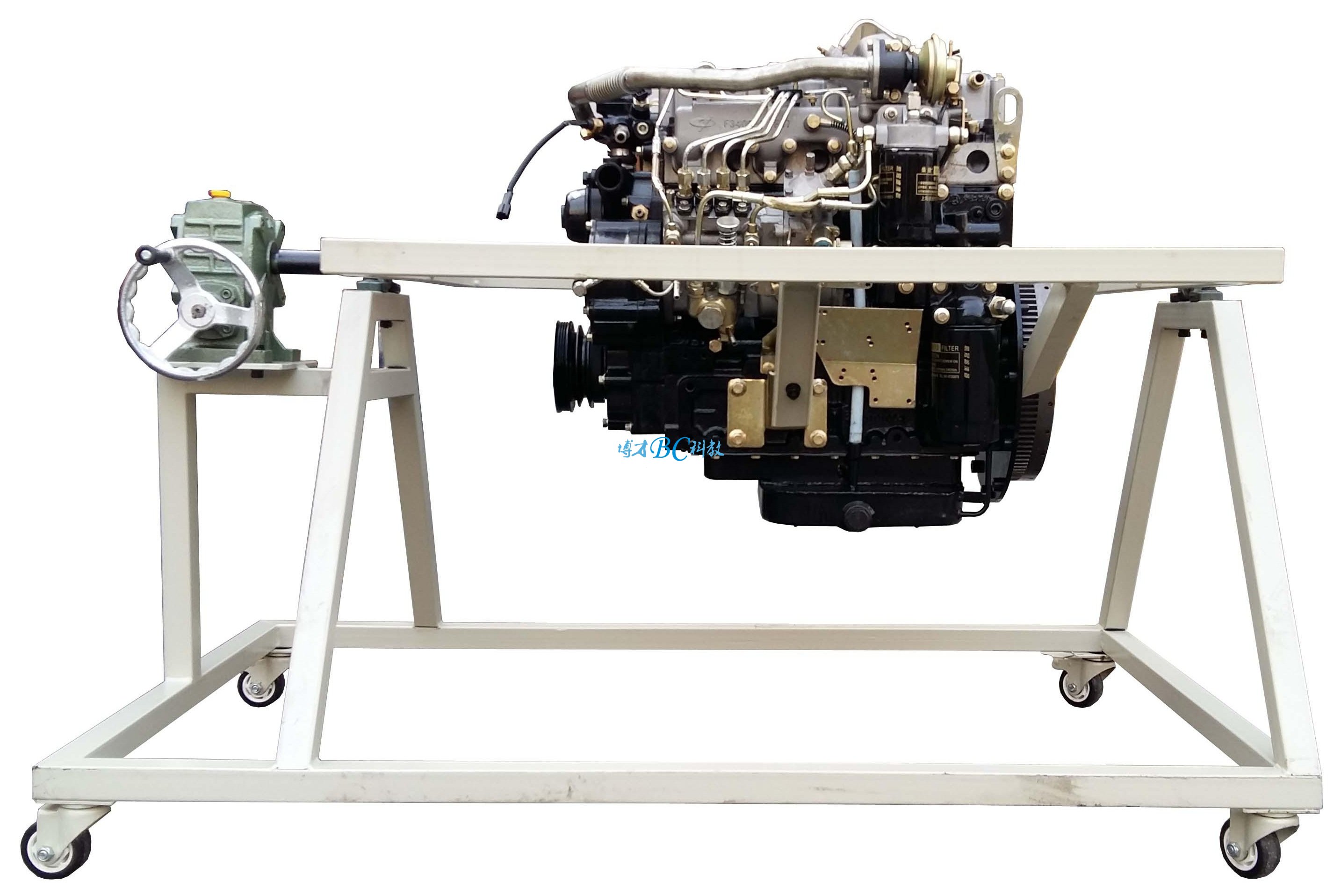

BCQC-NJ-21 拆裝拖拉機柴油發動機附翻轉架

一、拆裝拖拉機柴油發動機附翻轉架功能簡介
1.采用拖拉機495柴油發動機總成(易于拆裝)，組裝在專用發動機拆裝翻轉架上。為了提高安全性能,發動機采用2側固定翻轉。
2.采用減速翻轉機構，可使發動機任意角度旋轉，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
3.底部放置大面積接油盤，便于小零件或螺絲的集中存放。
4.拆裝翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理，底部帶有自鎖腳輪裝置，可移動式，方便教學。
二．拆裝拖拉機柴油發動機附翻轉架技術規格
設備外形：1200×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
減速機：MOPA70；1：70
三、拆裝拖拉機柴油發動機附翻轉架基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	拖拉機495柴油發動機總成		套	1
2	拆裝翻轉架(帶自鎖腳輪裝置，帶立柱鋼管200*200*5mm)	1200×680×850mm(長×寬×高)	臺	1
3	大面積接油盆	660×590×35mm(長×寬×深)	個	1
4	減速機構（帶搖手盤等附件）		套	1

訂貨須知：
一、① 拆裝拖拉機柴油發動機附翻轉架,拖拉機柴油發動機拆裝臺架的產品名稱與型號;② 拆裝拖拉機柴油發動機附翻轉架,拖拉機柴油發動機拆裝臺架的規格;③拆裝拖拉機柴油發動機附翻轉架,拖拉機柴油發動機拆裝臺架是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的拆裝拖拉機柴油發動機附翻轉架,拖拉機柴油發動機拆裝臺架的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.saintpaulin.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
