拖拉機燈光系統實訓臺

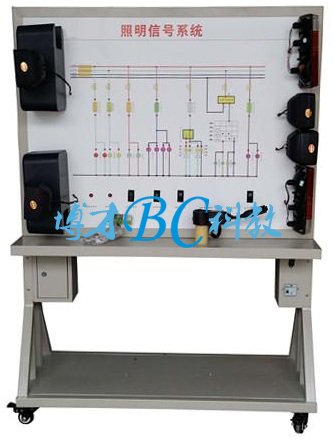

BCQC-NJ-14 拖拉機燈光系統實訓臺

一、拖拉機燈光系統實訓臺簡介
     該設備采用750P拖拉機外部燈光系統實物為基礎，充分展示外部燈光系統的組成結構和工作過程。
適用于學校對拖拉機燈光系統理論和維修實訓的教學需要。
二、拖拉機燈光系統實訓臺功能特點
1.真實可運行的外部燈光系統，充分展示外部燈光系統的組成結構。
操縱各種燈光開關，可真實演示外部燈光系統的工作過程。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析燈光系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測外部燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、拖拉機燈光系統實訓臺技術參數
    外形尺寸：1240×600×1700mm(長×寬×高)
    外接電源：AC 220V±10% 50Hz
    工作電壓：DC 12V
    工作溫度：-40℃～+50℃
    顏色：7032
    鋼管：40*40*3mm
    機柜：1.5mm冷板沖壓成形，背面設置維修門；
    移動腳輪：100*60mm
四、基本配置(每臺)

序號	名   稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖;面板：1200*900*4mm	套	1
2	點火開關		個	1
3	組合開關		套	1
4	左右霧燈		套	1
5	左右前照燈		套	1
6	左右轉向燈		套	1
7	左右小燈		套	1
8	左右組合尾燈		套	1
9	牌照燈		套	1
10	燈光開關		套	1
11	危險燈開關		套	1
12	倒車燈開關		套	1
13	剎車燈開關		套	1
14	前后工作燈		套	1
15	移動臺架(帶自鎖腳輪裝置)	1240×700×1700mm	臺	1
16	故障模擬與排除裝置		套	1
