五十鈴柴油發動機實訓臺
瀏覽： 發布日期：2023-03-07
型號：五十鈴4JB1(分配泵)
規格：BCQC-FD-37
一、五十鈴柴油發動機實訓臺簡介

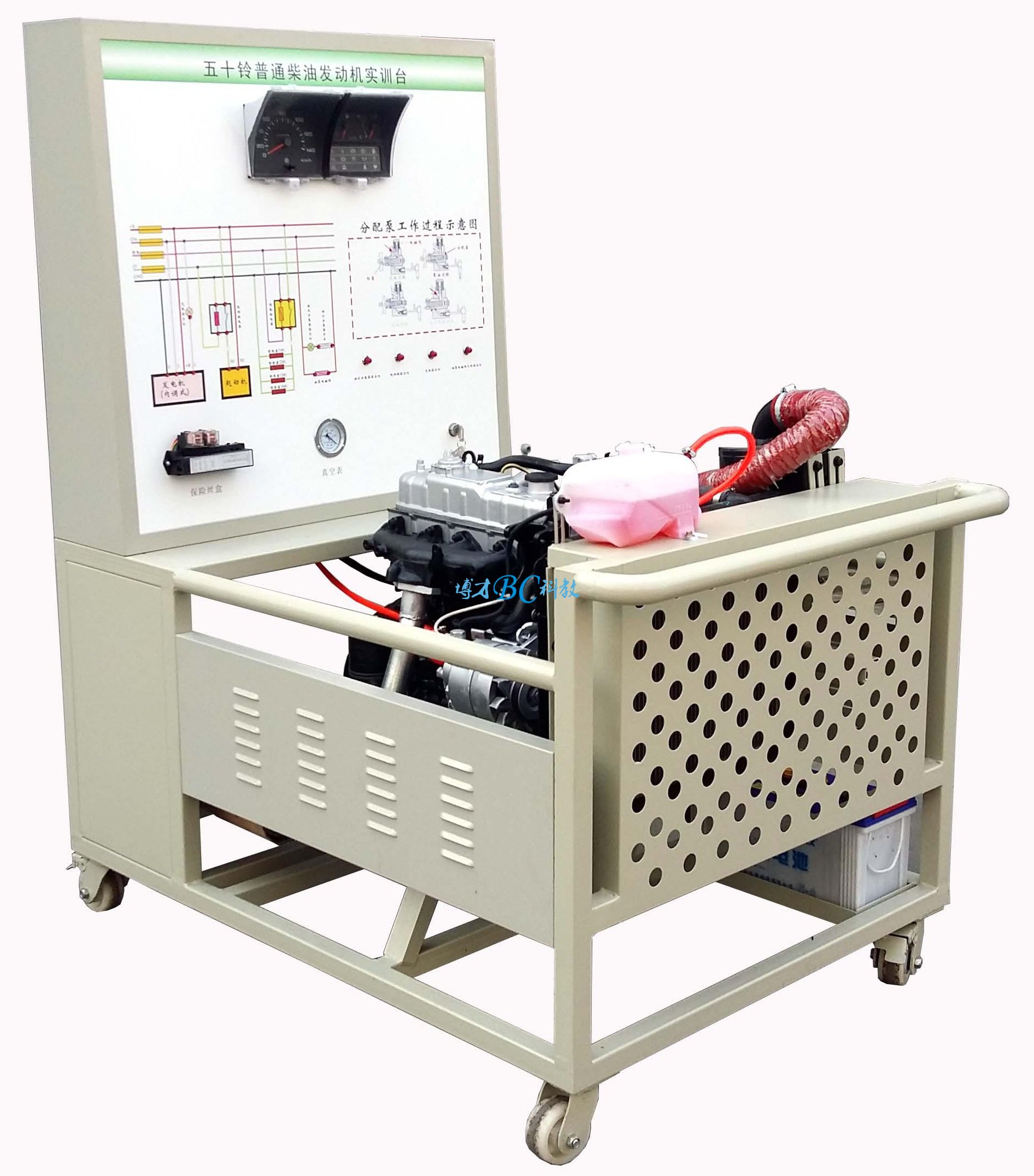

該設備采用五十鈴4JB1柴油發動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示普通柴油發動機的組成結構和工作過程。
二、五十鈴柴油發動機實訓臺功能特點
1.真實可運行的普通柴油發動機，充分展示普通柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和柴油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓、電流、信號等。
5.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
6.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
7.實訓臺底座采用鋼結構焊接，表面采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、五十鈴柴油發動機實訓臺技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
工作電源：直流12V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
四、基本配置(每臺)
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
檢測控制面板 | 裝有各種檢測端子以及彩色電路圖（950*900*4mm鋁塑板） |
套
|
1
|
|
2
|
組合儀表 | 原車 |
套
|
1
|
|
3
|
點火開關 | 原車 |
個
|
1
|
|
4
|
普通柴油發動機總成 | 原車 |
套
|
1
|
|
5
|
燃油箱 | 10L |
個
|
1
|
|
6
|
油門控制裝置 |
套
|
1
|
|
|
7
|
進、排氣管(帶保護罩) | 原車 |
套
|
1
|
|
8
|
水箱(含不銹鋼保護罩) |
套
|
1
|
|
|
9
|
蓄電池 | 12V 80Ah |
臺
|
1
|
|
10
|
繼電器 | 含：起動繼電器、預熱繼電器等 |
套
|
1
|
|
11
|
保險絲盒 |
個
|
1
|
|
|
12
|
電源總開關 | 50A |
個
|
1
|
|
13
|
移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) |
臺
|
1
|
|
14
|
故障模擬與排除裝置 |
套
|
1
|
|
|
15
|
設備教師手冊 |
套
|
1
|
|
|
16
|
設備合格證、保修卡 |
套
|
1
|
訂貨須知：
一、① 五十鈴柴油發動機實訓臺,柴油發動機實驗臺的產品名稱與型號;② 五十鈴柴油發動機實訓臺,柴油發動機實驗臺的規格;③五十鈴柴油發動機實訓臺,柴油發動機實驗臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的五十鈴柴油發動機實訓臺,柴油發動機實驗臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.saintpaulin.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
