康明斯電控高壓共軌柴油發動機實訓臺
瀏覽： 發布日期：2023-03-07
型號：康明斯ISDE285-30(工程機械專業比賽專用)
規格：BCQC-FD-32
一、康明斯電控高壓共軌柴油發動機實訓臺簡介

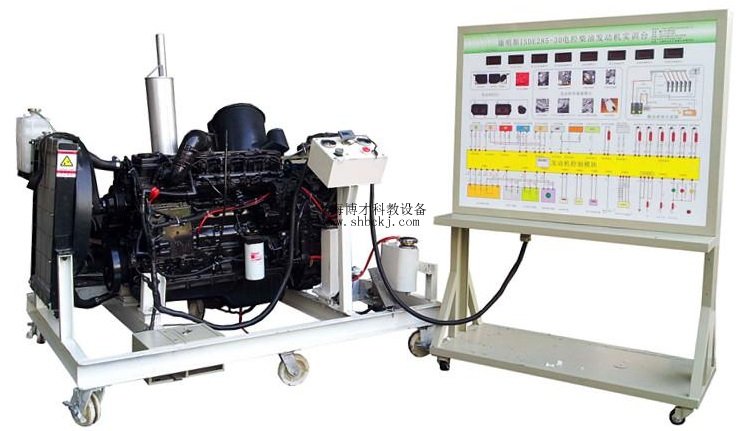

該設備采用康明斯電控高壓共軌柴油發動機為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，真實展示電控高壓共軌柴油發動機的組成結構和工作過程。
適用于學校對電控高壓共軌柴油發動機和維修實訓的教學需要。
二、康明斯電控高壓共軌柴油發動機實訓臺功能特點
1.真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常），充分展示電控高壓共軌柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和電控高壓共軌柴油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4.實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解**器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，正前方/兩側焊接圓形護手桿，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
四、技術規格
外形尺寸：運行臺1600×1400×1300mm(長×寬×高)
檢測臺1240×600×1600mm(長×寬×高)
工作電源：直流24V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：150*100mm
五、基本配置(每臺)
|
序號
|
名稱
|
規格型號
|
單位
|
數量
|
|
1
|
檢測控制面板
|
裝有各種檢測端子以及彩色電路圖
|
套
|
1
|
|
2
|
組合儀表
|
|
套
|
1
|
|
3
|
發動機控制電(ECU)
|
|
臺
|
1
|
|
4
|
診斷座
|
OBDⅡ
|
個
|
1
|
|
5
|
點火開關
|
|
個
|
1
|
|
6
|
電控高壓共軌柴油發動機總成
|
|
套
|
1
|
|
7
|
燃油箱
|
10L
|
個
|
1
|
|
8
|
油門控制裝置
|
|
套
|
1
|
|
9
|
進、排氣管
|
|
套
|
1
|
|
10
|
水箱(含保護罩)
|
|
套
|
1
|
|
11
|
冷卻電子風扇
|
12V，80W
|
個
|
2
|
|
12
|
空氣濾清器及進氣管
|
原車
|
套
|
1
|
|
13
|
蓄電池
|
12V 80Ah
|
臺
|
2
|
|
14
|
繼電器
|
含：主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等
|
套
|
1
|
|
15
|
保險絲盒
|
|
個
|
1
|
|
16
|
電源總開關
|
50A
|
個
|
1
|
|
17
|
移動臺架(帶自鎖腳輪裝置)
|
運行臺1600×1400×1300mm
檢測臺1240×600×1600mm |
臺
|
1
|
|
18
|
故障模擬與排除裝置
|
|
套
|
1
|
|
19
|
設備教師手冊
|
|
套
|
1
|
|
20
|
設備合格證、保修卡
|
|
套
|
1
|
訂貨須知：
一、① 康明斯電控高壓共軌柴油發動機實訓臺的產品名稱與型號;② 康明斯電控高壓共軌柴油發動機實訓臺的規格;③康明斯電控高壓共軌柴油發動機實訓臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的康明斯電控高壓共軌柴油發動機實訓臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.saintpaulin.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
