BC-SK03T 雙饋風力發電實驗系統
本實驗系統采用變速恒頻控制的雙饋異步發電機組，可以完成大功率雙饋風電機組的風力機模擬和運行操作訓練。
二、雙饋風力發電實驗系統特點
1)模擬真實風力發電機的啟動、并網、正常運行和停機過程，具備模擬機組變速調節能力，有功、無功的調節能力；
2)風速模型不僅可設定典型幾種風速曲線，支持導入實際測量得到的風速―時間數據；
3)FaceView實驗主控軟件執行機組運行狀態流程控制和數據記錄、顯示、系統監控等功能；
4)實現風速和風力機模擬，機組并網控制，機組最大功率運行控制，機組恒速運行，機組限功率運行，機組低電壓穿越，機組脫網控制等控制功能；
5)背靠背變流器可實現直流側電壓的初始狀態進行設定，實現單位功率因數并網，實現風力發電機在故障條件下不脫網運行，低電壓穿越的功能，支持風機的低電壓穿越實驗;
6)軟件分析風力發電的數據與運行特性，能夠顯示異常時的故障原因；
7)RS485接口，提供開放式MODBUS規約接入監控系統；
8)完善的保護功能，包括過電壓保護、過電流保護、過溫保護、超速保護、短路保護，可以實現低電壓穿越以及外接電源電壓不穩定時保護實驗；
注：帶醒目的危險標識，如：有電危險、運行時請勿打開、嚴謹帶電操作等。

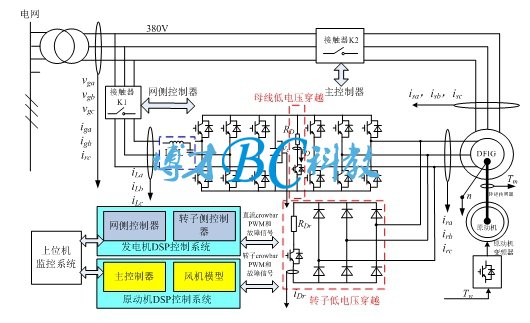

雙饋實驗系統結構圖
三、系統運行技術參數
3.1 工作條件
?輸入電壓：三相四線～380V±10% 50Hz
?裝置容量：≤3.0kW
?海拔：0～2000m；
?環境溫度：-10℃～＋50℃；
?環境相對濕度: 10～90%(25℃)；
?大氣壓力范圍：1個標準大氣壓范圍；
?室內安裝；
?平臺必須水平安裝；
?設備正常使用年限：≥20年；
?環境要求：環境通風良好，不含易燃、腐蝕性氣體；
3.2 實驗平臺的基本尺寸：
?實驗臺：2000×400×600；（長×深×高，mm）
?變流器：1000×600×1500；
?主控柜：800×600×1820；
注：實驗平臺分兩排布置，預計占地面積 3m×3m
3.3 定制雙饋?zhàn)兞髌飨到y(tǒng)
風電變流器包括雙饋風機變流器、全功率變流器和PWM整流器，均為我司自主研發，根據高校和研究所客戶要求定制開發，具有功能完善、產品可靠、開放性強、保護嚴格等特點。

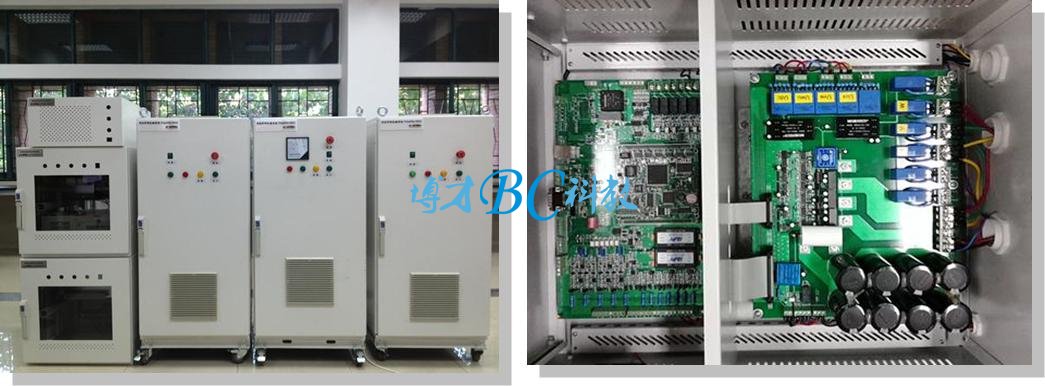

雙饋風電機組圖及變流器內部圖
模擬風力發電系統的變流器由AC-DC-AC PWM變換器來實現，前級交流輸入可選接入交流/直流電網，根據設定的風速，將相應能量注入到直流母線上，后級交流輸出接交流母線，將輸入的能量注入到配電/微電網。該變流器為定制產品，根據用戶的要求設計，功能特點如下：
?機側矢量控制，網側矢量解耦P/Q控制；
?電網電壓在-3%～+7%范圍內波動時能正常運行；
?并網滿載電流總諧波畸變率5%以下；
?過流/過壓/過溫保護，分硬件保護和軟件保護；
?具備低電壓穿越功能；
?提供直流側外接其他電氣設備的接口；
?支持電網不平衡度小于 10%時正常發電運行；
?支持較寬的運行速度范圍：700-2000RPM；
3.0 kW背靠背變流器主要指標
3.4 設備主要配置參數
3.0 kW背靠背變流器主要指標
| 項目指標 | 參數特性 | 項目指標 | 參數特性 |
| 變流器拓?fù)浣Y(jié)構 | 雙級背靠背 | 后級控制方式 | 穩定直流電壓 |
| 額定流功率 | 3.0kW | 后級功率因數 | >0.99 |
| 額定交流電流 | 9.0A | 直流母線電壓 | 600V |
| 額定交流電壓 | 380V | 最大直流電流 | 11A |
| 額定電網頻率 | 50Hz | 電流總諧波畸變率（THD） | <3%（額定功率） |
| 允許電網頻率 | 48～50.5Hz | 最大效率 | 95% |
| 前級控制方式 | 功率控制 | 待機狀態功耗 | <40W |
| 前級功率因數 | >0.99 | 冷卻方式 | 強迫風冷 |
| 防護等級 | IP21 | 標準通訊方式 | RS485 |
| 驅動變頻器 | 容量等級 | 3.0KW |
| 電壓等級 | 380V | |
| 電機類型 | 異步/永磁同步電動機 | |
| 調速范圍 | 0-2000RPM | |
| 控制方式 | 有PG矢量控制，弱磁控制 | |
| 接口類型 | RS485 | |
| 控制環路 | 速度閉環，力矩閉環 | |
| 精度 | 電壓、電流、轉速、位置、轉矩的信號測量 | |
| 定制變流器 | 功率等級 | 3.0kW |
| 電壓等級 | 380V | |
| 功率拓?fù)?/td> | 二電平背靠背 | |
| 外形尺寸 | （寬×深×高，mm）800×600×1600 | |
| 電動機 | 額定功率 | 3.0kW |
| 額定轉速 | 1500RPM | |
| 同步轉速 | 1800RPM | |
| 額定電壓 | 380V | |
| 功率因數 | 0.9 | |
| 發電機 | 類 型 | 雙饋發電機 |
| 額定功率 | 3.0kW | |
| 額定電壓 | 380V | |
| 額定頻率 | 50Hz | |
| 額定轉速 | 1500rpm | |
| 轉速范圍 | 0-2000rpm | |
| 絕緣等級 | F級 |
四、雙饋系統低電壓穿越與實驗
4.1 電網電壓跌落的危害
對雙饋風電機組來說：
?出現的過電流會損壞電力電子器件；
?DC端過電壓，將威脅直流側元器件；
?附加的轉矩、應力過大則會損壞風電機組的機械部件；
對電網來說：
?引起電網頻率降低；
?引起電網線壓降低；
?引發聯鎖效應，導致大面積電網癱瘓。
4.2 低電壓穿越LVRT定義及意義
當電網故障或擾動引起風電場并網點的電壓跌落時，在電壓跌落的范圍內，風電機組能夠不間斷并網運行。
它對系統由較為重要的意義：
?風機能夠不脫網持續運行；
?能夠?qū)﹄娋W(wǎng)進行動態無功功率Q支撐；
?有助于有功功率P恢復；
4.3 國內低電壓穿越標準
對于低電壓穿越，要求如下圖所示，方案完全遵循此標準：
?并網點電壓跌至20%額定電壓時，保證不脫網連續運行625ms ；
?跌落后2s 內恢復到額定電壓的90%時，不脫網連續運行。
?無功支撐：響應時間不大于75ms，持續時間不少于550ms ；無功電流滿足IT≥1.5×（0.9-UT）IN ，（0.2≤UT≤0.9）
?有功恢復：故障切除后以至少10%額定功率/秒的功率恢復到故障跌落前的功率；
4.4 低電壓穿越LVRT實驗方案介紹
主要為在變流器上添加Crowbar和Chopper電路，并在變流器中進行相應控制：
?Crowbar：其響應時間短，能夠保護變流器IGBT、吸收和衰減畸變電流和諧波電流
?Chopper：主要考慮單管吸收回路的設計，不同于Crowbar的投切工作方式，Chopper裝置在運行過程中會進行100Hz左右的斬波動作，大電流關斷時的尖峰很容易導致IGBT過壓實效。因此設計了RCD吸收回路和低感功率回路。
五、雙饋系統實驗主控軟件
FaceView實驗主控軟件具有風速特性模擬和風機主控功能，能模擬幾種典型風速如：微風、陣風、持續大風、持續中速風、或四種風速合成特性。主控和風機模擬的參數修改權限向用戶開放，用戶可以自由定制風力機特性，選配接收實際的測風儀數據。主控功能實現機組并網控制，恒速運行，限功率運行，降功率運行，低電壓穿越，機組脫網控制。
FaceView監測以下參量：
?風速、風輪轉速；
?驅動電機轉子位置／速度、電流、電壓、功率、輸出轉矩；
?發電機轉子位置／速度、電流、電壓、功率、輸出轉矩；
?變流器直流電壓；
?網側變流器輸出電壓、電流、功率；
?電網電壓、電流、功率。
基于物聯網實驗室安全用電智能控制系統
1、特點
當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，★防止他人上電，檢修更安全。可以采集現場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。
2、功能
基于物聯網實驗室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。
3、基于物聯網實驗室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：
（一）執行裝置技術參數
（1）極數：3P+N
（2）脫扣特性：C（5-10）In D（10-14）In
（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）額定電壓：Ue AC 230V/400V
（5）額定頻率f：50Hz
（6）額定短路分?jǐn)嗄芰Γ篒cu10kA
（7）殼架等級額定電流：Inm63A
（8）缺相保護：設備防燒毀保護模式
（9）漏電保護：元器件損壞保護模式
（10）過載保護：電流過大防燒毀模式
（11）短路保護：碰線防燒毀模式
（12）掛鎖保護：便于維修安全
（13）過溫保護：可監測線路溫度
（14）過欠壓保護：防止造成人身事故和機械設備損壞
（15）漏電或觸電時0.1秒斷開
（16）故障指示燈，便于查看工作狀態
★（17）掛鎖功能，檢修更方便
（二）網機技術參數
（1）內置STM32F103C8T6主控芯片
（2）外置8M無源晶振
（3）采用SP3485作為485通信芯片
（4）485防浪涌保護
（5）標準RS485接口，可直接串口設備
（6）智能型數據終端，便捷實現數據傳輸功能
★（7）提供強大的中心管理軟件，方便設備管理
★（8）提供便捷的軟件升級和固件更新服務
★（9）提供數據庫數據備份，方便查看歷史數據
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）電源：AC220V
（13）功耗：1.5W
（14）工作溫度：-25℃ - +70℃
（15）工作濕度：95%
（16）WiFi版最大下行傳輸速率：64kbps
（17）WiFi版最大上行傳輸速率：32kbps
六、開放雙饋風電變流器系統（說明）
算法類的函數開放，用戶可以按照自己的算法修改、調用，如整流、逆變、電機控制的SVPWM和低電壓穿越算法。
開放內容如下：
1)雙饋?zhàn)兞髌魉须娐钒逵布韴D及BOM表(pdf版本)：控制板，電源板，信號板，電容板；
2)雙饋?zhàn)兞髌鞴耠姎庠韴D及BOM表(pdf版本)；
3)開放控制板的debug接口，客戶可以燒寫自己的程序；
4)雙饋?zhàn)兞髌魍ㄓ崊f(xié)議(RS485)（免費）；
5)雙饋?zhàn)兞髌魇褂檬謨?免費)；
6)雙饋?zhàn)兞髌骶幊淌謨詐df版；
雙饋?zhàn)兞髌鬈浖碗妷捍┰剿惴ā⒄髌鱏VPWM算法和電機控制SVPWM算法的工程源文件，包括程序主框架、硬件驅動功能、硬件配置功能、通訊功能、保護功能、編碼器功能、采樣功能、鎖相環功能、濾波函數等。低電壓穿越算法、整流器SVPWM算法和電機控制SVPWM算法用戶可以修改、調用。

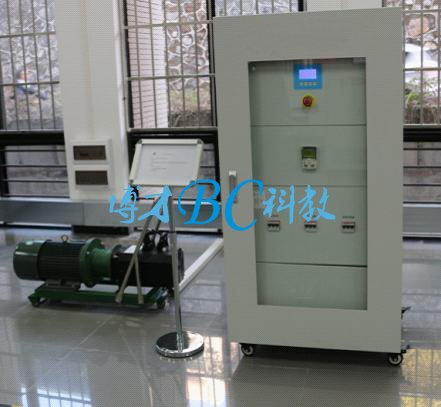

雙饋風電實驗系統現場圖如下：
七、可開設實驗及科研教學內容
1)風力機模擬實驗
2)低電壓穿越實驗
3)低電壓穿越算法研究
4)直流母線電壓控制實驗
5)并網過程及連續實驗
6)亞同步速、超同步速運行控制實驗
7)風力發電并網功率因素調節
實驗項目表
實驗項目表
| 編號 | 名稱 | 學生人數 | 類型 |
| 1 | 異步電機空載實驗 | 每套機組3~5人 | 設計型 |
| 2 | 異步電機負載實驗 | 每套機組3~5人 | 設計型 |
| 3 | 雙饋感應電機空載實驗 | 每套機組3~5人 | 設計型 |
| 4 | 雙饋感應電機負載實驗 | 每套機組3~5人 | 設計型 |
| 5 | 風力發電機啟動并網實驗 | 每套機組5~8人 | 設計型 |
| 6 | 風力發電機正常停機實驗 | 每套機組5~8人 | 設計型 |
| 7 | 風力發電機異常停機 | 每套機組5~8人 | 設計型 |
| 8 | 風力發電機正常運行實驗 | 每套機組5~8人 | 設計型 |
| 9 | 風力發電機脫網保護實驗 | 每套機組5~8人 | 設計型 |
