雙閉環直流調速（調壓）實訓考核柜

BCDCM-1雙閉環直流調速（調壓）實訓考核柜

一、雙閉環直流調速（調壓）實訓考核柜概述
     雙閉環直流調速（調壓）實訓考核柜能滿足學校對技師和高級維修電工的培訓及技能考核之所需，也可作為普通高校“電力電子技術”、“電力拖動自動控制系統”、“直流調速”等課程的實訓設備。可以完成帶電流截止負反饋轉速單閉環、電流單閉環和電壓、電流雙閉環調速實訓，通過設置故障的方式，也可以完成自動化方面的實訓考核。
二、雙閉環直流調速（調壓）實訓考核柜適用范圍
 本裝置涵蓋了各高等院校和高職高專等所開設的“直流調速”、“電機控制”及“電力拖動自動控制系統”等專業課程所要求的實訓項目。
三、技術性能
1、輸入電源: 三相四線(或三相五線)～380V±10% 50Hz
2、工作環境: 溫度-10℃～+40℃　相對濕度＜85%（25℃）海撥＜4000m
3、裝置容量：＜1.5kVA
4、外形尺寸：850cm×70cm×180cm
四、基本配置
1、工業控制柜（設有玻璃門、直觀清晰）

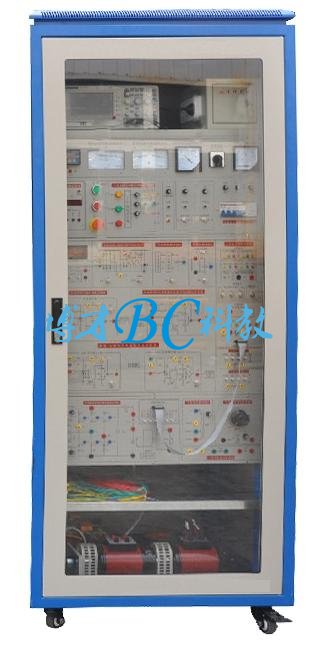

    控制柜上部為示波器放置區和設故箱，中間部分為電源控制部分，實訓接線區和相應的監控儀表，裝有±300V直流電壓表、±2.0A直流電流表和數字轉速表用于指示直流電機的運行狀態，控制柜下部裝有三相同步變壓器、三相電流互感器和功率晶閘管模塊等。
2、直流電機組
     實訓控制柜配置直流電動機、發電機、測速系統，具體參數如下：
①直流電動機（額定電壓：220V；額定功率：185W；額定電流：1.10A；額定轉速：1500r/min）
②發電機（額定電壓：220V；額定功率：240W ；額定電流：1.1A；額定轉速：1500r/min）
    電動機轉軸還裝有測速反饋系統，給調速系統提供相應的轉速信號。
3、電阻負載
設備還配套一套功率可調電阻器，接直流發電機的電樞回路，調節負載電阻大小即改變了電動機的輸出轉矩
五、實訓項目
1.開環系統參數調試
(1)同步信號觀測
(2)鋸齒波斜率整定
(3)初始角度整定
(4)小整流角小逆變角整定
(5)三相全控整流電路
2.閉環系統參數調試
(1)電壓反饋系數整定
(2)電流反饋系數整定
(3)轉速反饋系統整定
(4)電流截止負反饋整定
3.電流單閉環調速系統
4.轉速單閉環調速系統
5.帶電流截止負反饋轉速單閉環調速系統
6.轉速、電流雙閉環調速系統
7. 電壓，電流雙閉環調速系統
六、故障設置功能
1、模擬三相同步信號缺相
2、模擬晶閘管觸發電路故障
3、模擬電壓單閉環調速系統中調節器故障
4、模擬轉速單閉環調速系統中調節器故障
5、模擬雙閉環調速系統中轉速調節器故障
6、模擬雙閉環調速系統中電流調節器故障。。。。。
整套設備可以設置獨立的多個故障點，通過多個故障點排列組合，可模擬更多的故障情況。
