微型教學數控銑床

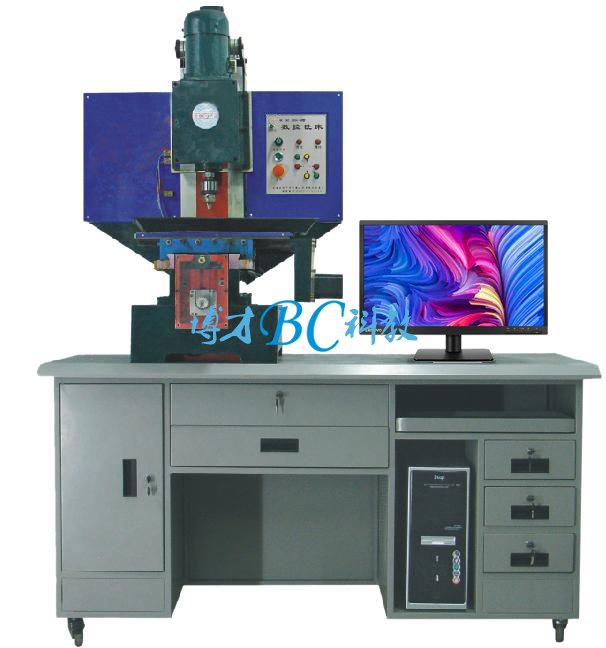

BC-180微型 教學數控銑床

一、微型教學數控銑床特點：
   臺式微型數控銑床是我公司推出的教學數控實驗室模擬銑床，配備了高可靠性的廣數數控系統。控制系統與機床采用獨立分體式控制。該機床能實現三坐標聯動，完成對塑料、有機玻璃制品的銑、鉆、鉸等基本切削運動，并能加工形狀復雜的零件。
二、微型教學數控銑床組成
  它由實驗桌作為機床底座，整體形式為實驗桌上左面安放銑床，右面安放顯示器，實驗桌中間抽屜擺放控制電路板，可以非常方便地拉動抽屜進行電路電器的操作，同時進行步進電機驅動、變頻器的調節等工作。顯示器平臺下方有專用的鼠標鍵盤抽屜，在此下面有計算機主機。
三、微型教學數控銑床用途：
1、該機床可以裝備高等學校、中等專業學校及各級職業技術學校的機電一體化實驗室設備。
2、該機床可以用于數控機床、數控編程、數控原理、以CAD/CAM等專業課程的教學實驗與培訓。
四、控制系統特點：

序號	名稱	參數
1	工作臺尺寸	500X180mm
2	X軸行程	230mm
3	Y軸行程	150mm
4	Z軸行程	150mm
5	工作臺T型槽數及寬度	3/12 mm
6	主軸孔錐度	莫氏4號
7	主軸中心至立導軌距離	170 mm
8	快進速度	1500mm/min
9	主電機功率	0.75kw
10	脈沖當量	0.005-0.01ｍｍ(任意可調)
11	控制/聯動軸數	3/3
12	最大編程尺寸	-9999.999－99999.999ｍｍ
13	插補方式	直線、圓弧、螺紋、Z樣條曲線
14	編程方式	G、M、F、S、T（ISO代碼）
15	步進電機控制	四軸方向及脈沖信號或正反轉脈沖輸出
16	操作方式	自動、單段/連續、手動、點動、回參考點、暫停、主軸加減速、進給加減速。
17	串行通訊	標準RS232接口，帶USB拷貝、10/100M網卡
18	系統參數	加工起始點記憶及斷電恢復，脈沖當量、間隙補償
19	圖形	顯示刀具軌跡
20	程序容量	xB(取決于實際的硬盤容量或DOW模塊容量)
21	主軸轉速、無級變速	50~1500（0－10V）
22	機床外形（長X寬X高）	1600×700×1900 mm
