汽車音像導航倒車影像系統示教板

汽車音像導航倒車影像系統示教板

型號：國產
規格：BCQC-SJ-81

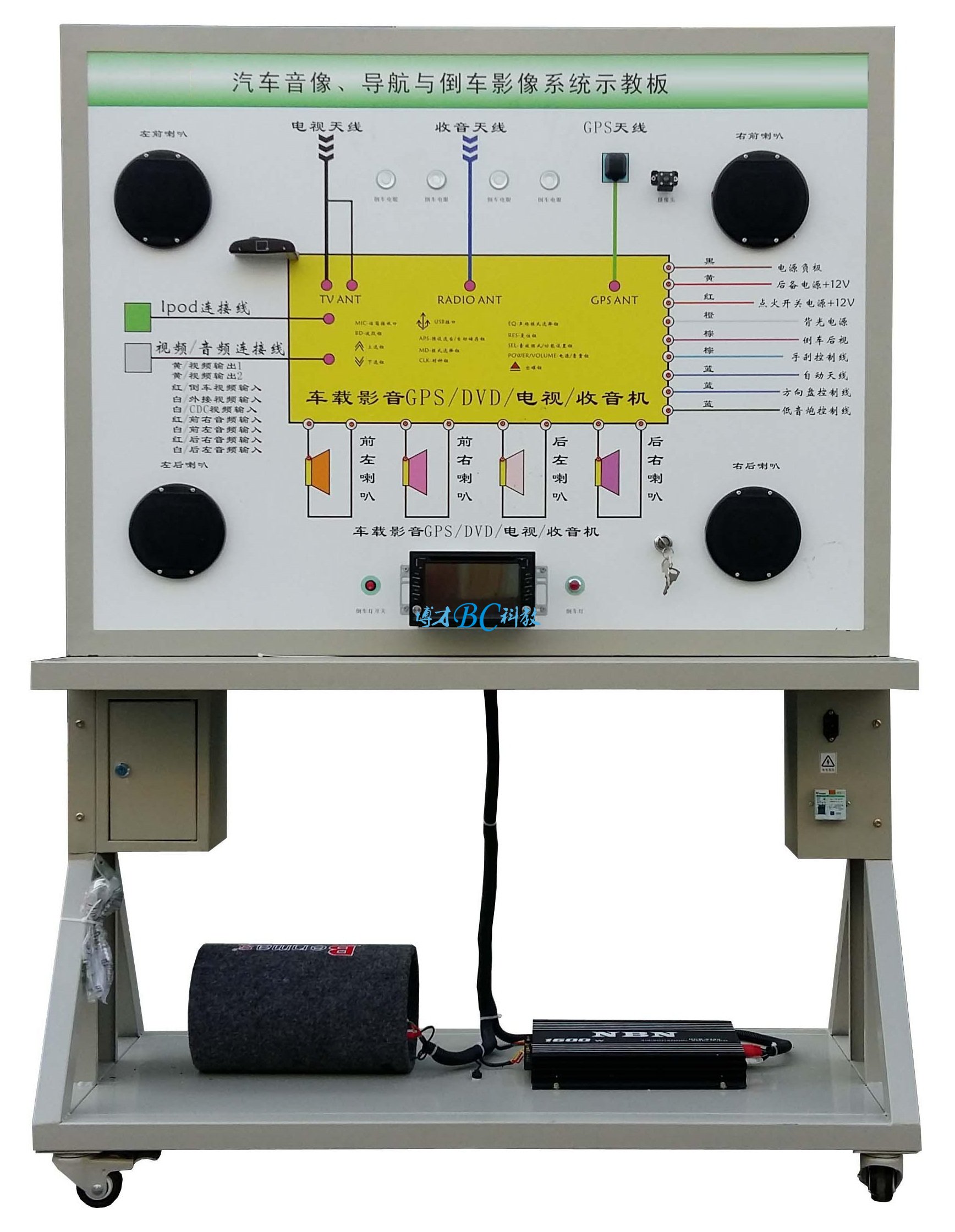

一、汽車音像導航倒車影像系統示教板簡介
       該設備采用國產通用型汽車音像、導航與倒車影像系統實物為基礎，充分展示汽車音像、導航與倒車影像系統的組成結構和工作過程。
      適用于學校對汽車音像、導航與倒車影像系統理論和維修實訓的教學需要。
二、汽車音像導航倒車影像系統示教板功能特點
1.真實可運行的汽車音像、導航與倒車影像系統，充分展示汽車音像、導航與倒車影像系統的組成結構。
2.操縱音像、導航、倒車開關，可真實演示汽車音像、導航與倒車影像系統的工作過程。
3.示教板面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車音像、導航及倒車影像系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車音像、導航與倒車影像系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
    外形尺寸（約）：1240×600×1700mm(長×寬×高)
    外接電源：AC 220V±10% 50Hz
    工作電壓：DC 12V
    工作溫度：-40℃～+50℃
    顏色：7032
    鋼管：40*40*3mm
    機柜：1.5mm冷板沖壓成形，背面設置維修門；
    移動腳輪：100*60mm
四、基本配置(每臺)

序號	名 稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖	套	1
2	點火開關		個	1
3	汽車音像與導航主機總成	國產通用型	套	1
4	GPS天線		套	1
5	收音機固定天線		套	1
6	倒車攝像頭		個	1
7	模擬倒車開關		個	1
8	功放		套	1
9	低音炮		套	1
10	揚聲器		個	4
11	音視頻線		套	1
12	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm	臺	1
13	故障模擬與排除裝置		套	1
14	教師手冊		套	1
15	合格證與保修卡		套	1

訂貨須知：
一、① 汽車音像導航倒車影像系統示教板,導航倒車影像示教板的產品名稱與型號;② 汽車音像導航倒車影像系統示教板,導航倒車影像示教板的規格;③汽車音像導航倒車影像系統示教板,導航倒車影像示教板是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的汽車音像導航倒車影像系統示教板,導航倒車影像示教板的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.saintpaulin.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
