起動系統示教板

起動系統示教板

型號：大眾STN2000
規格：BCQC-SJ-3
品牌：上海博才

一、起動系統示教板簡介

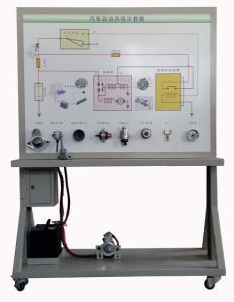

    起動系統示教板采用汽車起動系統實物為基礎，充分展示汽車起動系統的組成結構和工作過程。適用于學校對汽車起動系統理論和維修實訓的教學需要。
二、起動系統示教板功能特點
    1.真實可運行的起動系統，充分展示汽車起動系統的組成結構。
    2.操縱起動開關，起動馬達工作，真實演示汽車起動系統的工作過程。通過面板上的電流表、電壓表可觀察起動過程中啟動電流和蓄電池電壓的變化過程。
    3.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車起動系統的工作原理。
    4.示教板面板上安裝有起動機總成分解部件，可直觀認識起動機的組成結構。
    5.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車起動系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
    6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
三、起動系統示教板技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、起動系統示教板基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖（面板：1200*900*4mm)	套	1
2	點火開關	全新	個	1
3	起動機總成	全新	臺	1
4	起動機總成分解部件		套	1
5	起動繼電器		個	1
6	電壓表	0～30V	個	1
7	電流表	0～500A	個	1
8	蓄電池	46B24SR，12V 45Ah，550CCA	臺	1
9	電源總開關	50A	個	1
10	移動臺架(帶自鎖腳輪裝置)	1240×650×1700mm(長×寬×高)	臺	1
11	故障模擬與排除裝置		套	1

訂貨須知：
一、① 起動系統示教板,啟動系統示教板的產品名稱與型號;② 起動系統示教板,啟動系統示教板的規格;③起動系統示教板,啟動系統示教板是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的起動系統示教板,啟動系統示教板的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.saintpaulin.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
