帕薩特燈光系統示教板

BCQC-SJ-037 汽車燈光系統示教板（帕薩特）

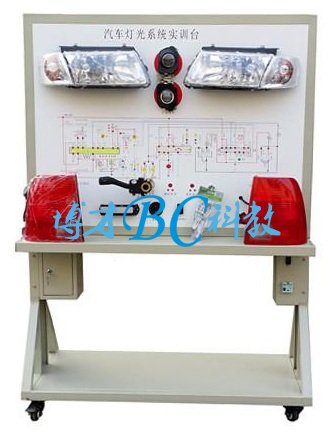

（一）汽車燈光系統示教板簡介
    本產品選用原車燈光系統實物，展示汽車燈光系統的結構與原理；面板上繪有完整的燈光系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。
（二）汽車燈光系統示教板結構組成
    前大燈、前角燈、前霧燈、側燈、燈光開關總成、變光開關總成、尾燈、牌照燈、后霧燈、剎車燈開關、倒車燈開關、故障設置系統、電源、彩色原理與結構圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。
（三）汽車燈光系統示教板功能特點
1．操縱開關及按鈕，可真實演示汽車燈光系統的工作過程。
2．數顯表顯示電壓值；
3．通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
4．發光二極管顯示燈光狀態；
5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。
6．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置。
7．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
（四）汽車燈光系統示教板技術參數
   外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
  電源：220V交流電壓；
  工作電壓：12V直流電壓；
  工作溫度：-50℃～50℃；
（五）產品型號
    BCQC-SJ-037 汽車燈光系統示教板

訂貨須知：
一、① 帕薩特燈光系統示教板,汽車燈光系統示教板的產品名稱與型號;② 帕薩特燈光系統示教板,汽車燈光系統示教板的規格;③帕薩特燈光系統示教板,汽車燈光系統示教板是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的帕薩特燈光系統示教板,汽車燈光系統示教板的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.saintpaulin.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
