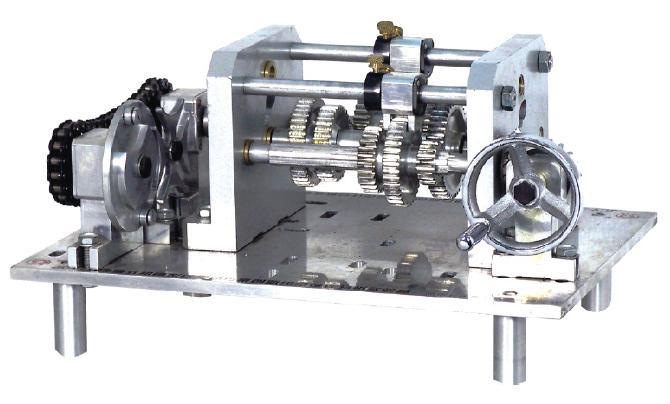

BX-A 便攜式機械系統傳動方案創新組合設計分析箱

一、便攜式機械系統傳動方案創新組合設計分析箱概述：
    該實驗臺用于高等學校機械（或機電）類專業開設“機械系統傳動方案創新組合設計分析實驗”，以培養學生綜合設計能力、創新能力和工程實踐能力為基本價值取向的新型現代實驗設備。
    該實驗臺運用全新的創新設計理念，將機械傳動裝置分成若干模塊，可根據實驗教學要求，進行多樣化選擇、拼裝和測試，變型功能強，是智能化的綜合性實驗設備。
二、便攜式機械系統傳動方案創新組合設計分析箱實驗項目:
1、機械系統傳動方案設計
2、機械系統拼裝實訓
3、機械系統運動分析
4、機械系統創新組合的分析
三、實驗內容
1、機械系統傳動方案設計
（1）傳動類型的選擇
（2）傳動順序的安排
（3）傳動比的分配
（4）特性參數的計算
2、機械系統拼裝實訓
（1）典型單級機械傳動傳動方案拼裝實驗
V帶傳動
滾子鏈傳動
圓柱齒輪傳動
圓錐齒輪傳動
蝸桿蝸輪（上置式）傳動
蝸桿蝸輪（下置式）傳動
槽輪機構傳動
單十字萬向聯軸器傳動
（2）典型多級機械傳動傳動方案拼裝實驗
變速器傳動（參照CA6132精密車床九速變速器設計）。
（3）典型多級機械傳動傳動方案組合及創新實驗
錐齒輪—變速器—鏈—槽輪組合傳動、
變速器—帶組合傳動、
鏈—槽輪組合傳動、
帶—鏈—槽輪組合傳動、
錐齒輪—槽輪—帶組合傳動、
錐齒輪—槽輪—鏈組合傳動、
帶—槽輪組合傳動、鏈—槽輪組合傳動等。
3、機械系統運動分析
機械傳動原理與特點分析
機械系統穩定運行條件分析
4、機械系統創新組合的分析
對比分析不同組合傳動的特點
四、機械傳動組合設計分析箱主要配置及技術參數
1、本實驗箱備有自制零部件、標準件外購件，主要零部件配置及參數見表1；箱內大部分零件采用硬鋁合金精制，加工精度高，使用輕巧方便。
2、裝拆工具  1套
3、實驗箱外形尺寸： 520×390×150mm
4、實驗箱總重：  22Kg
