流體流動阻力實驗裝置

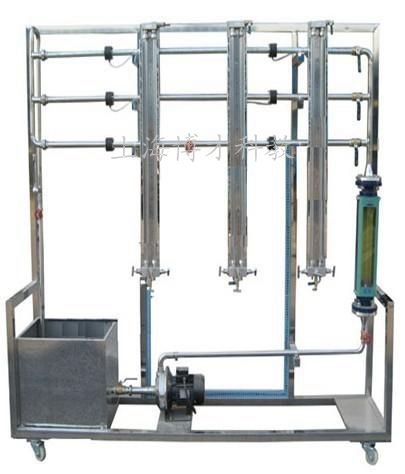

BCC-607型 流體流動阻力實驗裝置

流體流動阻力實驗裝置實驗目的：
1、掌握流體流經直管和閥門時的阻力損失和測定方法，通過實驗了解流體流動中能量損失的變化規律。
2、測定流體流經閥門時的局部阻力系數ζ。
3、測定直管摩擦系數λ與雷諾數Re之間的關系。
流體流動阻力實驗裝置主要配置：
    水泵、蓄水箱、沿程阻力光滑管、沿程阻力粗糙管、局部阻力管、壓差計、流量計、閥門、實驗臺架及電控箱。
技術參數：
1、粗糙管段：不銹鋼管，管徑25mm、管長1.6m，內裝不銹鋼螺旋絲或工業鍍鋅管。
2、光滑管段：不銹鋼光滑管，管徑25mm、管長1.5m。
3、局部阻力段：管徑25mm，測量閥門局部阻力。
4、水泵：流量5m3/h、揚程20m、電機功率：550W。
5、流量計：采用轉子流量計或渦輪流量計，（渦輪流量計：LWCY-15，0.6-6 m3/h，LED背光液晶顯示）。
6、蓄水箱為不銹鋼材質，容積約40L。
7、閥門及三通等管件均為304不銹鋼材質。
8、操作臺架及電控箱為不銹鋼材質，結構緊湊，外形美觀，流程簡單，操作方便。
9、尺寸：2000×600×1800mm。



訂貨須知：
一、① 流體流動阻力實驗裝置,流體流動阻力設備的產品名稱與型號;② 流體流動阻力實驗裝置,流體流動阻力設備的規格;③流體流動阻力實驗裝置,流體流動阻力設備是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的流體流動阻力實驗裝置,流體流動阻力設備的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.saintpaulin.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
