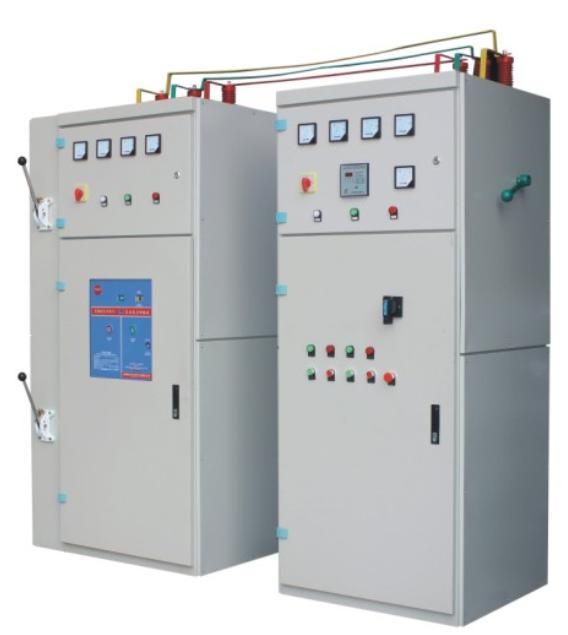

BCGDX-6型 高低壓配電實驗實訓裝置

①、額定絕緣電壓：直流660V

②、額定工作電壓：交流380V

③、輔助電路額定工作電壓：交流380V、220V

④、母線額定電流：100A

⑤、分支母線額定電流：10~16A；

⑥、柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm

二、高低壓配電實驗實訓裝置實驗項目

1.高壓開關柜及其高壓電器的認識實驗

2.低壓開關柜及其低壓電器的認識實驗

3.真空斷路器的檢修

4.真空斷路器控制實驗

5.萬能斷路器的檢修

6.高壓開關柜的檢修

7.隔離開關的檢修

8.電壓互感器的檢修

9.電流互感器的檢修

10.高壓熔斷器的檢修

11.低壓斷路器的檢修

12.塑料外殼式斷路器的檢修

13.拆裝、檢修交流接觸器

14.過流繼電器的檢修

15.中間繼電器的檢修

16.電流表的檢修及認識實驗

17.電壓表的檢修及認識實驗

18.三相功率因數表的檢修及認識實驗

19.三相有功表的檢修及認識實驗

20.三相無功表的檢修及認識實驗

21.無功功率補償器的檢修及特性實驗

22.電力電容器的檢修及認識實驗

23.無功補償?shù)牟僮骷疤匦詫嶒?/div>

序號	設備名稱	規格/型號	數量 （套）	用途	功能要求	主要性能及技術指標
1	高壓模擬開關柜	GCK	1	高壓進線電源控制	1、帶有上、下高壓隔離開關 2、帶有真空斷路器 3、可以進行各相電壓轉換操作 4、有三相電流、電壓指示儀表 5、斷路器板前操作 6、設備帶有前后有隔離保護鋼板 7、進線方式：上下均可進出 8、高壓電壓互感器（模擬） 9、高壓電流互感器	1、電流互感器：LZZBJ9-10 2、電壓互感器：JDZ-10 3、真空斷路器：VS1-12/630-20 4、高壓隔離開關：GN19-12/630 5、電壓表（指針式）：42L6-V 6、電流表（指針式）：42L6-A 7、銅排、支住絕緣子
2	低壓出線柜	GCK	1	動力控制	1、帶有隔離開關（隔離開關帶熔斷器，板前操作） 2、出線開關（板前操作） 3、支路控制開關（三路輸出） 4、前后開有觀察窗 5、三相有功表 6、三相無功表 7、三相功率因數表 8、電力電容器 9、模擬變壓器	1、隔離開關（帶熔斷器）：QSA  2、塑殼開關：AAM1 3、三相有功表 4、三相無功表 5、電力電容器: BSMJ0.4-3-3 6、自動補償控制器：JKL5CF 7、交流接觸器：CJ19 8、變壓器：SG-SBK

訂貨須知：
一、① 高低壓配電實驗實訓裝置,高低壓供電技術實訓裝置的產品名稱與型號;② 高低壓配電實驗實訓裝置,高低壓供電技術實訓裝置的規格;③高低壓配電實驗實訓裝置,高低壓供電技術實訓裝置是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的高低壓配電實驗實訓裝置,高低壓供電技術實訓裝置的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.saintpaulin.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
