手自一體變速器實訓臺
瀏覽： 發布日期：2023-03-07

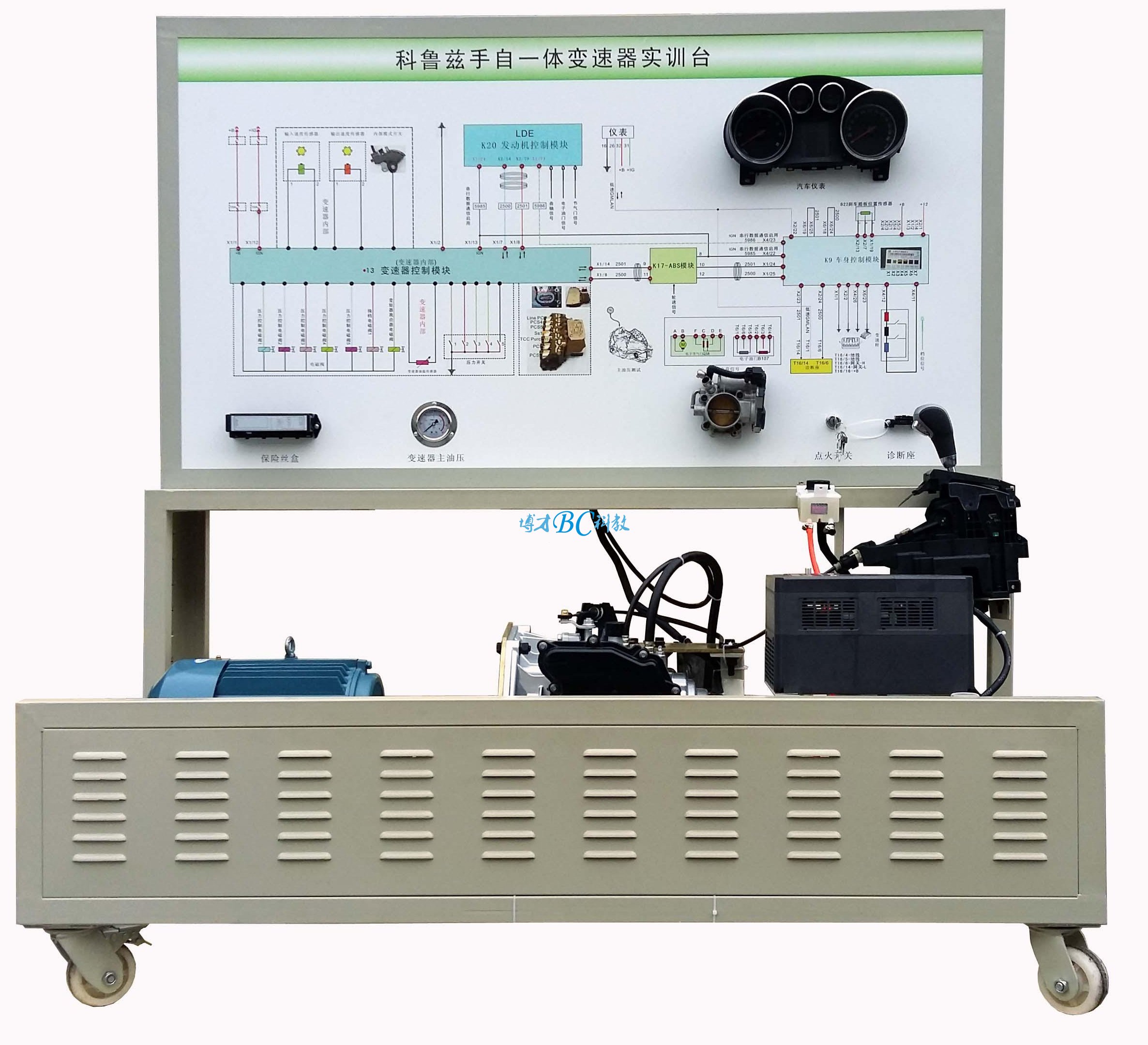

自動變速器實訓臺(科魯茲手自一體）
一、手自一體變速器實訓臺功能簡介:
該手自一體變速器實訓臺采用科魯茲電控自動變速器總成為基礎，可調速三相異步電動機做動力源，對自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示電控自動變速器組成結構和工作過程。
適用于各類型學校對雙離合器自動變速器理論和維修實訓的教學需要。
二、手自一體變速器實訓臺功能特點:
1.真實可運行的電控自動變速器、由可調速三相異步電動機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作，充分展示自動變速器的組成結構和工作過程。
2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的沖擊，可通過變頻器設定進行加速/減速。
4.實訓臺面板采用耐創擊、耐污染、防火、防潮的鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的UV平板噴繪彩色電路圖；學員可直觀對照電路圖和實物，認識和分析自動變速器控制系統的工作原理。
5.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
6.實訓臺面板上安裝有汽車儀表、壓力表、可實時顯示發動機轉速、車速、自動變速器的檔位、主油道壓力等參數變化。
7.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機自動變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。
8.實訓臺配備有電機防護罩、輸出軸防護罩等安全保護裝置
9.實訓臺面板上安裝有自動變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。
10.設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、變速器實訓臺技術規格:
外形尺寸：1600×900×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
輸入電源；交流220V±10% 50Hz
工作電源；直流12V
三相異步電動機：
電 壓：AC 380V/660V
電 流：8.2A/4.7A
功 率：4KW/5.5kw
轉 速：2880r/min
變頻器：
功 率：5.5KW/7.5KW
輸 入：AC 3PH 380V±15%
輸 出：9A/13A AC3PH 0~380V 0~400Hz
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板柜：1.5mm冷板沖壓成形，背面設置維修門；
四、基本配置(每臺)
四、基本配置(每臺)
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
檢測控制面板
|
裝有各種檢測端子以及彩色電路圖
|
套
|
1
|
|
2
|
組合儀表
|
|
套
|
1
|
|
3
|
發動機與變速器控制電腦
|
(ECU)
|
臺
|
1
|
|
4
|
診斷座
|
|
個
|
1
|
|
5
|
點火開關
|
|
個
|
1
|
|
6
|
壓力表
|
0-25kg/cm2
|
個
|
1
|
|
7
|
自動變速器總成
|
|
套
|
1
|
|
8
|
節氣門總成
|
|
套
|
1
|
|
9
|
曲軸傳感器及信號盤
|
|
套
|
1
|
|
10
|
變速器檔桿總成
|
|
套
|
1
|
|
11
|
變速器油散熱裝置
|
|
套
|
1
|
|
12
|
三相異步電動機
|
5.5KW 380V
|
臺
|
1
|
|
13
|
變頻器
|
7.5KW 380V
|
臺
|
1
|
|
14
|
剎車機構裝置
|
|
套
|
1
|
|
15
|
移動臺架(帶自鎖腳輪裝置)
|
1600×900×1700mm(長×寬×高)
|
臺
|
1
|
|
16
|
故障模擬與故障排除裝置
|
|
套
|
1
|
訂貨須知：
一、① 手自一體變速器實訓臺,自動變速器實訓臺(科魯茲手自一體）的產品名稱與型號;② 手自一體變速器實訓臺,自動變速器實訓臺(科魯茲手自一體）的規格;③手自一體變速器實訓臺,自動變速器實訓臺(科魯茲手自一體）是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的手自一體變速器實訓臺,自動變速器實訓臺(科魯茲手自一體）的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.saintpaulin.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
